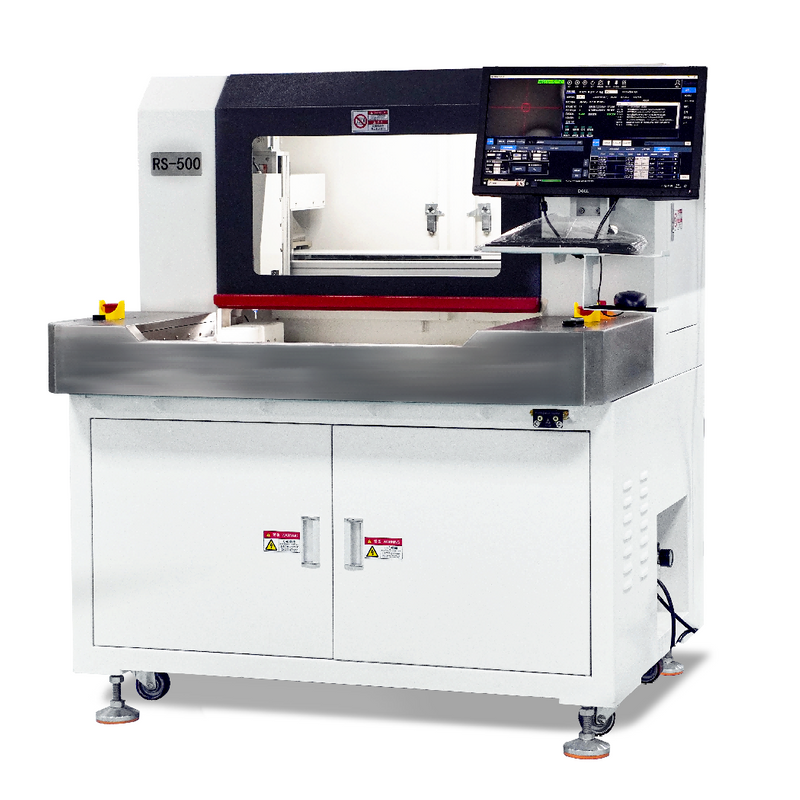

Máquina de separação de PCB livre de estresse roteador PCBA para linha SMT Multi Circuit Board Auto DePaneling
O equipamento de roteador de PCB, também conhecido como singulação, é o processo de separação de conjuntos de placas de circuito impresso (PCB) de grandes painéis fabricados em unidades individuais de PCB. Essas máquinas são essenciais para simplificar o processo de produção, reduzindo o risco de prejudicar os componentes e garantir uma separação limpa e precisa.
Máquina de separação de PCB livre de estresse roteador PCBA para linha SMT Multi Circuit Board Auto DePaneling
Modelo
RS-500
Dimensão da máquina
1240*1050*1450mm (L*W*H) pode ser personalizado
Tensão
110/220V 50/60Hz
Plataforma de trabalho
dobro
Repetir precisão
± 0,01 mm
Precisão de corte
± 0,05 mm
Velocidade máxima de movimento
Xy: 1000mm/s Z: 300 mm/s
Max Movement Stroke
X: 750mm, y: 510mm, Z: 100mm
Velocidade de rotação do eixo
Máx: 6000rpm (ajustável)
Método de substituição do cortador de moagem
Substituição manual (padrão)
Substituição automática (opcional)
Velocidade de corte
1-100 mm/s (ajustável)
Interface de operação
Sistema de janela 10
Método de programação
Colorir ccd imagem de ensino visual de entrada
Backup do programa
Recuperação de um clique
Modo de acionamento do eixo XYZ
Motor de servo AC
Potência da máquina a vácuo de poeira
Vacuum para cima 4P (3kW)
Vacuum para cima 6P (3kW)
A vácuo descendente 3hp (2,2kW)
A vácuo descendente 5hp (3,75kw)
<template class="visibility">
Máquina de separação de PCB livre de estresse roteador PCBA para linha SMT Multi Circuit Board Auto DePaneling
Modelo
RS-500
Dimensão da máquina
1240*1050*1450mm (L*W*H) pode ser personalizado
Tensão
110/220V 50/60Hz
Plataforma de trabalho
dobro
Repetir precisão
± 0,01 mm
Precisão de corte
± 0,05 mm
Velocidade máxima de movimento
Xy: 1000mm/s Z: 300 mm/s
Max Movement Stroke
X: 750mm, y: 510mm, Z: 100mm
Velocidade de rotação do eixo
Máx: 6000rpm (ajustável)
Método de substituição do cortador de moagem
Substituição manual (padrão)
Substituição automática (opcional)
Velocidade de corte
1-100 mm/s (ajustável)
Interface de operação
Sistema de janela 10
Método de programação
Colorir ccd imagem de ensino visual de entrada
Backup do programa
Recuperação de um clique
Modo de acionamento do eixo XYZ
Motor de servo AC
Potência da máquina a vácuo de poeira
Vacuum para cima 4P (3kW)
Vacuum para cima 6P (3kW)
A vácuo descendente 3hp (2,2kW)
A vácuo descendente 5hp (3,75kw)
</template>
Características da máquina de separação de PCB sem estresse roteador PCBA para linha de circuito Multi Circuit de SMT DePaneling
*Lâminas de alta qualidade: Lâminas duráveis e afiadas que podem lidar com o uso frequente sem entorpecer rapidamente.
*Separação sem estresse: Projetado para minimizar a tensão no PCB, impedindo danos a componentes sensíveis durante o processo de separação.
*Controle de velocidade variável: Ajuste a velocidade de corte para se adequar a diferentes materiais e complexidades.
*Operação suave: Garante estresse mínimo e danos aos componentes da PCB durante a separação.
*Corte de alta precisão: garante separações limpas e precisas com rebarbas mínimas ou bordas ásperas.
<template class="visibility">
Características da máquina de separação de PCB sem estresse roteador PCBA para linha de circuito Multi Circuit de SMT DePaneling
*Lâminas de alta qualidade: Lâminas duráveis e afiadas que podem lidar com o uso frequente sem entorpecer rapidamente.
*Separação sem estresse: Projetado para minimizar a tensão no PCB, impedindo danos a componentes sensíveis durante o processo de separação.
*Controle de velocidade variável: Ajuste a velocidade de corte para se adequar a diferentes materiais e complexidades.
*Operação suave: Garante estresse mínimo e danos aos componentes da PCB durante a separação.
*Corte de alta precisão: garante separações limpas e precisas com rebarbas mínimas ou bordas ásperas.
</template>
Aplicação de Máquina de separação de PCB livre de estresse roteador PCBA para linha SMT Multi Circuit Board Auto DePaneling
A máquina de roteador de PCB pode usar para vários processos de PCB DePanel para corte preciso e manter o PCBA limpo. O uso de uma máquina de separador de PCB efetivamente pode aumentar bastante a eficiência, a qualidade e a segurança do processo de fabricação de PCB.
Produção em massa: Na fabricação de alto volume, as máquinas separadoras de PCB aceleram significativamente o processo de separação de PCBs individuais de painéis grandes.
Prototipagem: Mesmo em pequenas produções ou prototipagem, essas máquinas garantem separação precisa e limpa, o que é crucial para testes e desenvolvimento.
Designs personalizados: Para PCBs de formato personalizado, ofereça a flexibilidade de lidar com designs intrincados e layouts de painel variados.
<template class="visibility">
Aplicação de Máquina de separação de PCB livre de estresse roteador PCBA para linha SMT Multi Circuit Board Auto DePaneling
A máquina de roteador de PCB pode usar para vários processos de PCB DePanel para corte preciso e manter o PCBA limpo. O uso de uma máquina de separador de PCB efetivamente pode aumentar bastante a eficiência, a qualidade e a segurança do processo de fabricação de PCB.
Produção em massa: Na fabricação de alto volume, as máquinas separadoras de PCB aceleram significativamente o processo de separação de PCBs individuais de painéis grandes.
Prototipagem: Mesmo em pequenas produções ou prototipagem, essas máquinas garantem separação precisa e limpa, o que é crucial para testes e desenvolvimento.
Designs personalizados: Para PCBs de formato personalizado, ofereça a flexibilidade de lidar com designs intrincados e layouts de painel variados.
</template>
- Serviço on -line de 24 horas.
- Forneça solução profissional de divisão de PCB.
- Garantia de um ano, exceto para consumíveis, as outras peças podem ser substituídas gratuitamente dentro de um ano.
- Serviço de teste de amostra grátis.
- A caixa de compensado padrão de exportação é fornecida.
- Velocidade rápida de entrega: padrão: 5-10 dias. Personalizado: 15-20 dias.
